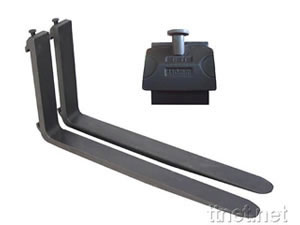

Вилы крючкового типа для вилочных погрузчиков
1. Наши вилы вилочного погрузчика являются кованными с круглой прутковой сталью или плоским железом .
2. Изготовить в соответстви с ISO2328-1977, GB5184-85 и соответствует стандарту EN12100-1: 2003
3. Тестирование грузоподъемности : 1 млн. в раз .
4. Материал : 40Cr;35CrMo
5. Материал крюка: 20Cr;35Cr;40Cr, кованные пресс-формы , высокая прочность и точность .
6. Полностью термообработка для повышения твердости как высоко , как 280-320HB
7. Каждая единичная вилка вилочного погрузчика прошла тестирование твердости и трещины (тестирование магнитного порошка в темной комнате )
8. Мы можем производить все виды вилков , в том числе : вилки со стандартом ISO/FEM , прямые вилки , пустые вилки , пальцевые вилки , вилки с большим сечением , специальные вилки в соответстви с требованиями клиентов .
Вилки в соответстви со стандартами ISO,I.T.A,FEM :
2A,2B,3A,3B,4A,4B до 350мм шириной больших вилок !
ISO Стандарт | Вилки | Перевозка | ||||
Класс A ,B | M | K | A | B | C | D |
I | 394 | 306 | 76 | 331 | 13 | 16 |
II | 470 | 382 | 76 | 407 | 13 | 16 |
III | 568 | 477 | 76 | 508 | 16 | 21.5 |
IV | 743 | 598 | 127 | 635 | 19 | 25.5 |
V | 830 | 680 | 127 | 728 | 25 | 34 |
Лучшее качество выходит из лучшего процесса контроля качества !
1.Сырье : Мы строго выбираем Cr40 легированную сталь , прокатываем согласно пропорции 6:1 и куем согласно пропорции 3:1 . Гладкость /хорошая форма сырой стали является очень важными для конечных продуктов .
2.Машина/оборудование : Гарантировать , что 80% оборудовании являются автоматическими /цифровыми контролями .
3. Предоставить регулярное обучение для опытных специалистов и рабочих .
4. Производственный процесс в соответстви со стандартами ISO 2328 и ISO2330 и также со строгой 24 часов термической обработкой . Проводить испытание на твердость HB250-361 . Строгое изготовление пара .
5.3 раза статическое испытание перегрузки ;1.5 раза динамическое испытание перегрузки ; 1 миллион раз тестирования усталости / коэффициента готовой продукции !
6. Рынок всегда является лучшим учителем качества ! Наш продаж во всём мире и может показать уверенность качества ! !
Как правило , хорошие вилки не только означает безопасность , но и хороший монтаж и красивый внешний вид !
Вилки с длиным конусом на нижней стороне лезвия . В основом , конус начинает близко к пятке . Форма вилки похожа на нож и обычно только несколько миллиметров толщиной .
Полностью конические вилки сделаны специально для того , чтобы удовлетворить требования клиентов к толщине вилки , толщине кончики и длине конуса .
Полностью конические вилки в основом используется в мебельной промышленности и промышленности деревянного панеля .
Необходимо цитировать следующие дополнительные данные :
1. Толщина кончики (мм)
2. Длина конуса
Класс | Ширина(in.) | Толщина(in.) | Грузоподъемность(Т/пара) | Безопасная рабочая марка (кг*мм) | Длина(in.) | Пункт № |
Ⅱ | 4(100) | 1.38(35) | 1.8 | 850*600 | 36 | AS2A1836 |
42 | AS2A1842 | |||||
48 | AS2A1848 | |||||
54 | AS2A1854 | |||||
60 | AS2A1860 | |||||
72 | AS2A1872 | |||||
4(100) | 1.58(40) | 2.0 | 1000*600 | 36 | AS2A2036 | |
42 | AS2A2042 | |||||
48 | AS2A1048 | |||||
54 | AS2A2054 | |||||
60 | AS2A2060 | |||||
72 | AS2A2072 | |||||
4.8(122) | 1.58(40) | 2.5 | 1250*600 | 36 | AS2A2536 | |
42 | AS2A2542 | |||||
48 | AS2A2548 | |||||
54 | AS2A2554 | |||||
60 | AS2A2560 | |||||
72 | AS2A2572 | |||||
Ⅲ | 4.8(122) | 1.77(45) | 3.0 | 1700*600 | 42 | AS3A3042 |
48 | AS3A3048 | |||||
54 | AS3A2054 | |||||
60 | AS3A3060 | |||||
66 | AS3A3066 | |||||
72 | AS3A3072 | |||||
6(150) | 1.58(40) | 4.0 | 2250*600 | 42 | AS3A4042 | |
48 | AS3A4048 | |||||
54 | AS3A4054 | |||||
60 | AS3A4060 | |||||
66 | AS3A4066 | |||||
72 | AS3A4072 | |||||
6(150) | 1.97(50) | 4.5 | 2250*600 | 42 | AS3A4542 | |
48 | AS3A4548 | |||||
54 | AS3A4554 | |||||
60 | AS3A4560 | |||||
66 | AS3A4566 | |||||
72 | AS3A4572 | |||||
Ⅳ | 6(150) | 2.36(60) | 6.0 | 3500*600 | 48 | AS4A6048 |
54 | AS4A6054 | |||||
60 | AS4A6060 | |||||
66 | AS4A6066 | |||||
72 | AS4A6072 | |||||
96 | AS4A6078 | |||||
6(150) | 2.56(65) | 7.0 | 4000*600 | 48 | AS4A6048 | |
54 | AS4A6054 | |||||
60 | AS4A6060 | |||||
66 | AS4A6066 | |||||
72 | AS4A6072 | |||||
96 | AS4A6078 |
1.Установочные размеры в соответстви со стандартом ISO2328;
2. Все выше вилки имеют минимальная безопасность 3:1;
3.Включая сборка стопора;
4.Мы можем проектировать другие вилки в соответстви с вашими требованиями .
Штырыковые (вал -монтажные )качественные вилки
Штырыковые вилки были установлены на вале .
Размеры не являются стандартизованными . SINOLIFT производит широкий спектр штырыковых вилков , может быть мы можем отдельно проектировать некоторые вилки в соответстви с требованиями клиентов .
Большинство штырыковых вилок используются для больших вилочных погрузчиков или для строительных машин .
Наиболее обычные версии :
Вилки типа вала
Поперечное сечение вилки TXW(дюйм) | Поперечное сечение вилки TXW(мм) | Грузоподъемность/пара кг@600мм | Грузоподъемность/пара кг@900мм | Грузоподъемность/пара Kg@1200мм |
1.25*4 | 35*100 | 1700 | 1150 | 850 |
1.5*3 | 40*80 | 1700 | 1150 | 850 |
1.25*4 | 40*100 | 2500 | 1650 | 1250 |
1.25*5 | 40*122 | 2700 | 1800 | 1350 |
1.25*6 | 40*150 | 3300 | 2200 | 1650 |
1.25*7 | 40*180 | 4000 | 2650 | 2000 |
1.25*8 | 40*200 | 4400 | 2950 | 2200 |
1.75*4 | 45*100 | 2800 | 1850 | 1400 |
1.75*4.5 | 45*115 | 3200 | 2150 | 1600 |
1.75*5 | 45*112 | 3400 | 2250 | 1700 |
1.75*7 | 45*180 | 5000 | 3350 | 2500 |
2*4 | 50*100 | 3500 | 2350 | 1750 |
2*5 | 50*122 | 4200 | 2850 | 2100 |
2*6 | 50*150 | 5200 | 3450 | 2600 |
2*7 | 50*180 | 6300 | 4200 | 3150 |
2*8 | 50*200 | 6900 | 4600 | 3450 |
2.25*4 | 60*100 | 5050 | 3350 | 2525 |
2.25*5 | 60*122 | 6300 | 4200 | 3150 |
2.25*6 | 60*150 | 7500 | 5000 | 3750 |
2.25*7 | 60*180 | 9000 | 6000 | 4500 |
2.25*8 | 60*200 | 10000 | 6650 | 5000 |
2.5*5 | 65*122 | 7300 | 4850 | 3650 |
2.5*6 | 65*150 | 8800 | 5850 | 4400 |
2.5*7 | 65*180 | 10500 | 7000 | 5250 |
2.5*8 | 65*200 | 11700 | 7800 | 5850 |
2.75*6 | 70*150 | 10200 | 6800 | 5100 |
2.75*7 | 70*180 | 12200 | 8150 | 6100 |
2.75*8 | 70*200 | 13600 | 9060 | 6800 |
3*6 | 75*150 | 11700 | 7800 | 5850 |
3*7 | 75*180 | 14100 | 9400 | 7050 |
3*8 | 75*200 | 15600 | 10400 | 7800 |
3.5*8 | 90*200 | 22500 | 15000 | 11250 |
3.75*8 | 95*200 | 25100 | 16750 | 12550 |
4*10 | 100*250 | 34700 | 23150 | 17350 |
4.5*12 | 115*300 | 55050 | 36700 | 27525 |
5.5*12 | 140*300 | 81600 | 54400 | 40800 |
6*12 | 150*300 | 93700 | 62450 | 46850 |
Вилки типа вала
Поперечное сечение вилки | T×W мм | Грузоподъемность/пара | Грузоподъемность/пара | Грузоподъемность/пара |
T×W(дюйм) | ||||
1.25×4 | 35×100 | 1800 | 1200 | 900 |
1.5×3 | 40×80 | 2000 | 1330 | 1000 |
1.25×4 | 40×100 | 2500 | 1650 | 1250 |
1.25×5 | 40×120 | 2700 | 1800 | 1350 |
1.25×6 | 40×150 | 3300 | 2200 | 1650 |
1.25×7 | 40×180 | 4000 | 2650 | 2000 |
1.25×8 | 40×200 | 4400 | 2950 | 2200 |
1.75×4 | 45×100 | 2800 | 1850 | 1400 |
1.75×4.5 | 45×115 | 3200 | 2150 | 1600 |
1.75×5 | 45×125 | 3400 | 2250 | 1700 |
1.75×7 | 45×180 | 5000 | 3350 | 2500 |
2×4 | 50×100 | 3500 | 2350 | 1750 |
2×5 | 50×125 | 4200 | 2850 | 2100 |
2×6 | 50×150 | 5200 | 3450 | 2600 |
2×7 | 50×180 | 6300 | 4200 | 3150 |
2×8 | 50×200 | 6900 | 4600 | 3450 |
2.25×4 | 60×100 | 5050 | 3350 | 2525 |
2.25×6 | 60×150 | 7500 | 5000 | 3750 |
2.25×7 | 60×180 | 9000 | 6000 | 4500 |
2.25×8 | 60×200 | 10000 | 6650 | 5000 |
2.5×6 | 65×150 | 8800 | 5850 | 4400 |
2.5×7 | 65×180 | 10500 | 7000 | 5250 |
2.5×8 | 65×200 | 11700 | 7800 | 5850 |
2.75×6 | 70×150 | 10200 | 6800 | 5100 |
2.75×7 | 70×180 | 12200 | 8150 | 6100 |
2.75×8 | 70×200 | 13600 | 9060 | 6800 |
3×6 | 75×150 | 11700 | 7800 | 5850 |
3×7 | 75×180 | 14100 | 9400 | 7050 |
3×8 | 75×200 | 15600 | 10400 | 7800 |
