العربيةCQD-Y Штабелер с противовесом

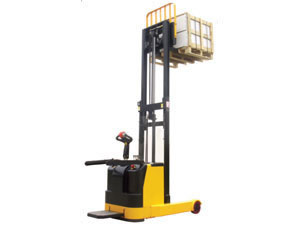

Ричстакер (Вилочный штабелер)
SINOLIFT Ричстакер ( Вилочный штабелер ) недавно разработан и доступен в пределах нашего диапазона с грузоподъемностью 1300 кг с высотой подъема от 1,8 м до 4,5 м . Наш штабелер конфигурирован для обеспечения оптимального сочетания шасси / аккумулятора / мачты в соответствии с эргономическими требованиями приложения .
С приводным колесом ZF из Германии , делает его более мощным .
Вилы могут вверх / вниз вперед / назад и наклониться .
Приводный двигатель : ZF из Германии
Контроллер : Curtis
Гидравлический двигатель : Импортируется из Европы
Остаточная грузоподъемность на разной высоте подъема
1 кг=2,2 фунта 1 дюйм = 25,4 мм
| До h3 мм | Фактическая грузоподъемность (Q) кг | |
| 2500 | 1300 | 700 |
| 3000 | 1000 | 600 |
| 3700 | 900 | 500 |
| 4500 | 800 | 400 |
| Нагрузочное межцентровое расстояние (C) мм | 600 | 700 |
| идентификация | 1.2 | Модель | CQD1.3 -16Y | CQD1.3 -18Y | CQD1.3 -30Y | CQD1.3 -37Y | CQD1.3 -45Y | |
| 1.3 | Привод : электрический ( аккумулятор или источник питания ) , дизельный , бензиновый , топливныйгазовый , ручной | Электрический | ||||||
| 1.4 | Тип работы : ручной , пешеходный , стоя , сидя, по заданиям ) | пешеходный | ||||||
| 1.5 | Грузоподъемность / номинальная грузоподъемность | Q (тонна) | 1.3 | |||||
| 1.6 | Нагрузочное межцентровое расстояние | C мм | 500 | |||||
| 1.8 | Нагрузочное расстояние , центр ведущей оси до вил | X мм | 388 | 418 | ||||
| 1.9 | Колесная база | y мм | 1255 | 1355 | ||||
| Вес | 2.1 | Служебная масса | кг | 1820 | 1850 | 2020 | 2235 | 2460 |
| 2.2 | Нагрузка на ось , нагрузка на переднюю / заднюю | кг | 1480/ 1640 | 1500/ 1650 | 1580/ 1740 | 1680/ 1855 | 1770/ 1990 | |
| 2.3 | Нагрузка на ось , без нагрузки передней / задней | кг | 1350/ 470 | 1370/ 480 | 1495/ 525 | 1655/ 580 | 1820/ 640 | |
| Шасси колеса | 3.1 | Шины : твердая резина , сверхпругая , пневматическая , полиуретановая ) | полиуретановая | |||||
| 3.2 | Размер шины , передней | 230x70 | ||||||
| 3.3 | Размер шины , задней | 210x85 | ||||||
| 3.4 | Дополнительные колеса ( размер ) | 150x54 | ||||||
| 3.5 | Количество колес , передних / задних ( x=приводные колеса ) | 1x+2/4 | ||||||
| 3.6 | Ширина гусеницы , передней | b10(мм) | 620 | |||||
| 3.7 | Ширина гусеницы , задней | b11(мм) | 993 | |||||
| Основные Размеры | 4.1 | Наклон мачты / каретки вил вперед / назад | градус | 2/4 | ||||
| 4.2 | Высота опускания мачты | h1(мм) | 2075 | 2275 | 2095 | 1850 | 2075 | |
| 4.3 | Свободный подъем | h2(мм) | - | - | 221 | 1205 | 1490 | |
| 4.4 | Высота подъема | h3(мм) | 1560 | 1760 | 2960 | 3660 | 4460 | |
| 4.5 | Высота выдвинутой мачты | h4(мм) | 2145 | 2345 | 3940 | 4625 | 5430 | |
| 4.9 | Высота рукояти в положении привода , мини. / макс. | h14(мм) | 984/1365 | |||||
| 4.15 | Опущенная высота | h13(мм) | 40 | |||||
| 4.19 | Габбаритная длина | l1(мм) | 2025(2225) | 2125(2325) | ||||
| 4.2 | Длина до поверхности вил | l2(мм) | 867 | 937 | ||||
| 4.21 | Габаритная ширина | b1(мм) | 1104 | |||||
| 4.22 | Размер вил | s/e/l(мм) | 35/100/950(1150) | |||||
| 4.25 | Внешняя ширина вил | b5(мм) | 200~720 | |||||
| 4.26 | Расстояние между опорными руками / поверхностями загрузки | b4(мм) | 784 | |||||
| 4.28 | Расстояние досягаемости | l4(мм) | 550 | 580 | ||||
| 4.32 | Дорожный просвет , центр колесной базы | m2(мм) | 59 | |||||
| 4.33 | Ширина прохода для поддонов 1000x1200 крестообразный | Ast(мм) | 2307 | 2436 | ||||
| 4.34 | Ширина прохода для поддонов 800x1200 продольный | Ast(мм) | 2355 | 2478 | ||||
| 4.35 | Радиус поворота | Wa(мм) | 1450 | 1600 | ||||
| 4.37 | Длина рук колеса | l7(мм) | 1075 | 1175 | ||||
| Данные характери стики | 5.1 | Скорость движения , под нагрузкой / без нагрузки | км/ч | 5.4/6.0 | 6.0/7.0 | |||
| 5.2 | Скорость подъема , под нагрузкой / без нагрузки | мм/с | 85/122 | 110/165 | ||||
| 5.3 | Скорость опускния , под нагрузкой / без нагрузки | мм/с | 125/80 | 300/220 | ||||
| 5.8 | Макс. способность преодолевать подъём , под нагрузкой / без нагрузки | % | 5/8 | |||||
| 5.1 | Ножной тормоз | электромагнитный | ||||||
| Электродвигатель | 6.1 | Мощность приводного двигателя s2 60min | квт | 1.5 | ||||
| 6.2 | Мощность подъемного двигателя в s3 15% | квт | 2.2 | 3 | ||||
| 6.3 | Аккумулятор согласно DIN , без | 3PzS | 5PzS | |||||
| 6.4 | Напряжение аккумулятора , номинальная емкость | В/Ач | 24/270 | 24/400 | ||||
| Другие | 8.1 | Тип управления привода | Контроль МОП-транзистора | |||||
| 8.4 | Уровень шума для оператора согласно EN12053 | дБ(A) | 67 | |||||
