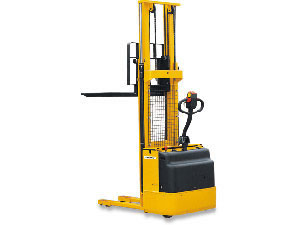

CDD-B (Мачта с хорошим обзором) Штабелер с противовесом
Грузоподъемность: 1,2-1,5 тонны
Макс. Высота подъема : 2,45-3,3 м
Предназначен для укладки поддонов на гвозди и транспортировки товаров на коротких расстояниях .
1. Усиленный тяжелый материал мачты
2. Двойной цилиндр устанавливаются на обеих сторонах для широкого зрения во время нагрузки и транспортировки .
3. Низкий уровень шума , отсутствие загрязнения , и высокая надежность
4. Импортные электрический блок управления и гидравлический блок производится в Европе .
5. Высокая стабильность и хорошая операционная гибкость
6. Традиционно международный стиль
Модель | CDD1.2B | CDD1.5B | ||||||||||
Стандарт (CDD-B) | // | CDD1.2B/ 24 | CDD1.2B/ 29 | CDD1.2B/ 31 | CDD 1.2B/ 33 | // | CDD1.5B/ 24 | CDD1.5B/ 29 | CDD1.5B/ 31 | CDD1.5B/ 33 | ||
С платформой, управляется стоя (CDD-B-T) | // | CDD1.2B/ 24T | CDD1.2B/ 29T | CDD1.2B/ 31T | CDD 1.2B/ 33T | // | CDD1.5B/ 24T | CDD1.5B/ 29T | CDD1.5B/ 31T | CDD1.5B/ 33T | ||
С широкими опорными консолями (CDD-B-W) | CDD 1.2B/ 16W | CDD1.2B/ 24W | CDD1.2B/ 29W | CDD1.2B/ 31W | CDD 1.2B/ 33W | CDD 1.5B/ 16W | CDD1.5B/ 24W | CDD1.5B/ 29W | CDD1.5B/ 31W | CDD1.5B/ 33W | ||
Грузоподъ- емность G | кг | 1200 | 1500 | |||||||||
Центр нагрузки C | CDD-B, CDD-B-T | мм | // | 600 | // | 600 | ||||||
CDD-B-W | мм | 500 | 500 | 500 | 500 | |||||||
Мини. Высота вил h | CDD-B, CDD-B-T | мм | // | 85 | // | 85 | ||||||
CDD-B-W | мм | 65 | 65 | 65 | 65 | |||||||
Макс. высота подъема H3 | мм | 1600 | 2450 | 2900 | 3100 | 3300 | 1600 | 1600 | 2900 | 3100 | 3300 | |
Макс. высота штабелера h4 | CDD-B, CDD-B-T | мм | // | 3094 | 3544 | 3744 | 3944 | // | 3094 | 3544 | 3744 | 3944 |
CDD-B-W | мм | 2460 | 3310 | 3760 | 3960 | 4160 | 2460 | 3310 | 3760 | 3960 | 4160 | |
Высота штабелера h1 | CDD, CDD-T | мм | // | 1800 | 2025 | 2125 | 2225 | // | 1800 | 2025 | 2125 | 2225 |
CDD-W | мм | 2166 | 1876 | 2101 | 2201 | 2301 | 2166 | 1876 | 2101 | 2201 | 2301 | |
Длина штабелера L | CDD-B | мм | 2073 | 2073 | ||||||||
CDD-B-T | мм | 2567 | 2567 | |||||||||
CDD-B-W | мм | 1972 | 1972 | |||||||||
Длина вил I | CDD-B, CDD-B-T | мм | // | 1150 ( Стальные пластинчатые вилы) | ||||||||
CDD-B-W | мм | 1000 (Кованные пластинчатые вилы) | 1000 ( Кованные пластинчатые вилы) | |||||||||
Ширина штабелера A | CDD-B, CDD-B-T | мм | 540 | |||||||||
CDD-B-W | мм | 230-790 | ||||||||||
Ширина одинарнаой вилки N | CDD-B, CDD-B-T | мм | 160 | |||||||||
CDD-B-W | мм | 100 | ||||||||||
Ширина штабелера B | CDD-B, CDD-B-T | мм | 860 | |||||||||
CDD-B-W | мм | 940 | 940 | 940 | 1080 | 1080 | 940 | 940 | 940 | 1080 | 1080 | |
Габаритная ширина ног B1 | CDD-B, CDD-B-T | мм | 700 | |||||||||
CDD-B-W | мм | 1197~1502 (регулируемая) | ||||||||||
Радиус поворота Wa | CDD-B, CDD-B-T | мм | 1560 | |||||||||
CDD-B-W | мм | 1533 | 1533 | 1533 | 1548 | 1548 | 1533 | 1533 | 1533 | 1548 | 1548 | |
Двигатели | Движение | кВт/В | 1.2/24 | |||||||||
Подъем | кВт/В | 2.2/24 | ||||||||||
Скорость движения Под / Без нагрузки | км/ч | 4.0/5.5 | ||||||||||
Скорость подъема Под / Без нагрузки | мм/с | 95/122 | ||||||||||
Скорость опускания Под / Без нагрузки | мм/с | 110/60 | ||||||||||
Двойное переднее колесо | мм | Φ78x70 | ||||||||||
Сбалансированное колесо | мм | Φ150x75 | ||||||||||
Приводное колесо | мм | Φ250x80 | ||||||||||
Аккумулятор ( Сервис Бесплатный ) | Ач/В | 200/24 | ||||||||||
Опционный тяговый аккумулятор | Ач/В | 240/24 | ||||||||||
Вес нетто (без аккумулятора) | CDD-B | кг | // | 730 | 758 | 770 | 782 | // | 780 | 808 | 820 | 832 |
CDD-B-T | кг | // | 733 | 762 | 773 | 785 | // | 783 | 812 | 823 | 835 | |
CDD-B-W | кг | 820 | 885 | 895 | 905 | 910 | 870 | 935 | 945 | 905 | 960 |
