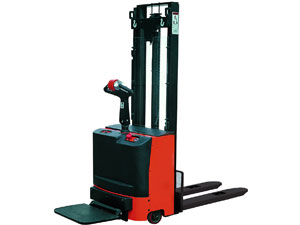

العربيةCL Полностью электрический штабелер
Гладкое движение и подъем с отличным управлением для сокращения убытков продукции и повышения производительности .
Предельный выключатель подъема работает на максимальной высоте подъема, чтобы отключить двигатель насоса .
Тяжелая 24-вольтовая электрическая система обеспечивает хорошие скорости движения и подъема .
Высококачественный гидравлический насос обеспечивает очень мало шума , максимальноую эффективность и прочность .
Приводные блоки оснащены электромагнитным тормозом, что используется с помощью пружины и электрическоего отпускания . Тормоз активируется положением контрольной ручки . Ручка эргономически разработана с кнопками подъема, опускания и кнопкой звукового сигнала .
Скорость автоматически уменьшает при движении с вилами на высоте 12 " или выше .
Малый радиус поворота делает его пригодным для узких проходов .
Электронный контроллер CURTIS помогает обеспечить много малых моментов при увеличении подъема двигателя и аккумулятора .
Педаль снижает утомляемость .
Соответствует EN 1726-1 и EN 1175-1
| Модель | CL1212 | CL1217 | CL1226 | CL1232 | CL1032 | |
| Привод:электрический(аккумулятор или источник питания),дизельный, бензиновый, топливный газ,ручной | Электрический | |||||
| Тип операции:ручной,пешеходный, | Пешеходный | |||||
| стоя, сидя, отбор по заданиям) | ||||||
| Грузоподъемность / Номинальная грузоподъемность | Q(т) | 1.2 | 1 | |||
| Расстояние между центрами нагрузки | C мм | 600 | ||||
| Расстояние откатки, центр ведущей оси до вил | X мм | 677 | 692 | |||
| Колесная база | y мм | 1160 | ||||
| Служебная масса | кг | 750 | 785 | 860 | 885 | 865 |
| Нагрузка на ось, под нагрузкой передняя/задняя | кг | 925/1025 | 940/1045 | 980/1080 | 990/1095 | 885/980 |
| Нагрузка на ось, без нагрузки передняя/задняя | кг | 550/200 | 580/205 | 635/225 | 655/230 | 640/225 |
| Шины:твердый каучук, сверхупругие, пневматические, полиуретановые) | полиуретановые | |||||
| Размер шины, передняя | 250x78 | |||||
| Размер шины, задняя | 80x70 1) | |||||
| Дополнительные колеса(Габаритные размеры) | 150x54 | |||||
| Колеса, количество передних/задних (x=приводные колеса) | 1x+2/4 | |||||
| Ширина гусеницы, передняя | b10(мм) | 685 | ||||
| Ширина гусеницы, задняя | b11(м м) | 390/515 | ||||
| Высота опускания мачты | h1(мм) | 1565 | 2076 | 1795 | 2095 | 2095 |
| Свободный подъем | h2(мм) | - | - | 144 | 144 | 144 |
| Высота подъема | h3(мм) | 1114 | 1614 | 2514 | 3114 | 3114 |
| Макс. Высота портала | h4(мм) | 1565 | 2076 | 2982 | 3582 | 3582 |
| Высота рукоятки в положении привода мини./макс. | h14(мм) | 985/1365 | ||||
| Высота опускания | h13(мм) | 86 | ||||
| Габаритная длина | l1(мм) | 1908 | 1893 | |||
| Длина до поверхности вил | l2(мм) | 758 | 743 | |||
| Габаритная ширина | b1(мм) | 805 | ||||
| Размер вил | s/e/l(мм) | 60/80/1150 | ||||
| Ширина с вилами | b5(мм) | 570/695 | ||||
| Дорожный просвет, центр межосевого расстояния | m2(мм) | 26 | ||||
| Ширина прохода для поддонов 1000x1200 крестообразный | Ast(мм) | 2340 | 2335 | |||
| Ширина прохода для поддонов 800x1200 продольный | Ast(мм) | 2320 | 2306 | |||
| Радиус поворота | Wa(мм) | 1460 | ||||
| Скорость движения, под нагрузкой / без нагрузки | км/ч | 5.2/5.5 | ||||
| Скорость подъема, под нагрузкой / без нагрузки | мм/с | 105/150 | ||||
| Скорость опускния, под нагрузкой / без нагрузки | мм/с | 100/95 | ||||
| Макс. способность преодолевать подъём, под нагрузкой / без нагрузки | % | 12-6-2012 | ||||
| Рабочий тормоз | Электромагнитный | |||||
| Мощность приводного двигателя s2 60мин | кВт | 1.2 | ||||
| Мощность подъемного двигателя при s3 15% | кВт | 2.2 | ||||
| Аккумулятор соответствует DIN, без | 3PZS | |||||
| Напряжение аккумулятора, номинальная емкость | В/Ач | 24/210 | ||||
| Тип регулирования привода | Управление МОП-транзистора | |||||
| Уровень шума на уши водителя согласно EN12053 | дб(A) | 67 | ||||
| Модель | CL1529 | CL1529FFL | CL1534 | CL1534FFL | |
| Привод:электрический(аккумулятор или источник питания),дизельный, бензиновый, топливный газ,ручной | Электрический | ||||
| Тип операции:ручной,пешеходный, | Пешеходный | ||||
| стоя, сидя, отбор по заданиям) | |||||
| Грузоподъемность / Номинальная грузоподъемность | Q(т) | 1.5 | |||
| Расстояние между центрами нагрузки | C мм | 600 | |||
| Расстояние откатки, центр ведущей оси до вил | X мм | 678 | |||
| Колесная база | y мм | 1183 | 1168 | ||
| Служебная масса | кг | 1020 | 1040 | 1120 | 1140 |
| Нагрузка на ось, под нагрузкой передняя/задняя | кг | 1195/1325 | 1205/1335 | 1245/1375 | 1225/1385 |
| Нагрузка на ось, без нагрузки передняя/задняя | кг | 755/265 | 770/270 | 825/295 | 840/300 |
| Шины:твердый каучук, сверхупругие, пневматические, полиуретановые) | полиуретановые | ||||
| Размер шины, передняя | 250x78 | ||||
| Размер шины, задняя | 80x70 1) | ||||
| Дополнительные колеса(Габаритные размеры) | 150x54 | ||||
| Колеса, количество передних/задних (x=приводные колеса) | 1x+2/4 | ||||
| Ширина гусеницы, передняя | b10(мм) | 685 | |||
| Ширина гусеницы | b11(мм) | 390/515 | |||
| Высота опускания мачты | h1(мм) | 1950 | 1950 | 1695 | 1695 |
| Свободный подъем | h2(мм) | 144 | 1472 | - | 1104 |
| Высота подъема | h3(мм) | 2814 | 2814 | 3314 | 3314 |
| Макс. Высота портала | h4(мм) | 3298 | 3303 | 3943 | 3943 |
| Высота рукоятки в положении привода мини./макс. | h14(мм) | 985/1365 | |||
| Высота опускания | h13(мм) | 86 | |||
| Габаритная длина | l1(мм) | 1940 | 1925 | ||
| Длина до поверхности вил | l2(мм) | 790 | 775 | ||
| Габаритная ширина | b1(мм) | 805 | |||
| Размер вил | s/e/l(мм) | 60/80/1150 | |||
| Ширина с вилами | b5(мм) | 570/695 | |||
| Дорожный просвет, центр межосевого расстояния | m2(мм) | 26 | |||
| Ширина прохода для поддонов 1000x1200 крестообразный | Ast(мм) | 2360 | 2345 | ||
| Ширина прохода для поддонов 800x1200 продольный | Ast(мм) | 2340 | 2323 | ||
| Радиус поворота | Wa(мм) | 1480 | 1465 | ||
| Скорость движения, под нагрузкой / без нагрузки | км/ч | 5.1/5.4 | |||
| Скорость подъема, под нагрузкой / без нагрузки | мм/с | 105/170 | |||
| Скорость опускания, под нагрузкой / без нагрузки | мм/с | 100/95 | |||
| Макс. способность преодолевать подъём, под нагрузкой / без нагрузки | % | 12-6-2012 | |||
| Рабочий тормоз | Электромагнитный | ||||
| Мощность приводного двигателя s2 60мин | кВт | 1.2 | |||
| Мощность подъемного двигателя при s3 15% | кВт | 3 | |||
| Аккумулятор соответствует DIN, без | 3PZS | ||||
| Напряжение аккумулятора, номинальная емкость | В/Ач | 24/210 | |||
| Тип регулирования привода | Управление МОП-транзистора | ||||
| Уровень шума на уши водителя согласно EN12053 | дб(A) | 67 | |||
